電磁波對放大器比較器振蕩器帶來怎樣的影響
射頻信號通過石英晶體振蕩器器件電路的非線性干擾器件,當射頻信號超過電子設備時操作頻帶輸入到內部電路系統設備,輸入偏移低電源電壓波動并且可以在輸出上觀察到,大多數傳統產品都是如此,不采取射頻信號干擾措施應用實施,因此這些可能會引起射頻信號的不必要麻煩,EMI(電磁波)的故障是不可想象發生的現象,現實生活中是會影響到人類生活方式例如飛機,汽車,手機,電腦,電視等區域.
智能手機和手機在內的具有無線通信功能的電子設備,增加了Crystal Oscillators電子元器件受電波的影響,特別是電子電路的電磁波干擾EMI(電磁干擾)成為嚴重的問題.放大器比較器是電子電路的一部分.這一類的器件需要具有對RF的高容限信號,新日本無線電公司開發出用于射頻信號的高耐受性新產品(數百種MHz至幾GHz).

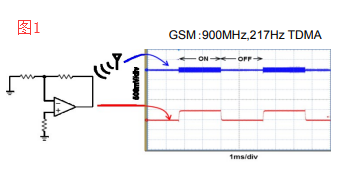

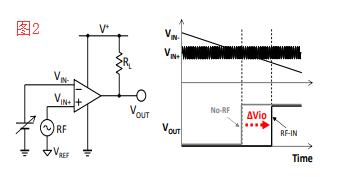

圖1和圖2顯示了運算放大器和比較器的失調電壓偏移,當射頻信號被照射時從簡單的天線到安裝設備的測試板,設備的輸入偏移電壓會波動,并導致晶振輸出信號偏移或閾值電壓偏移,我們在本應用筆記中將此現象稱為"偏移電壓偏移",這種"偏移電壓偏移"可能導致故障電子設備,RF信號傳播到器件,引起偏移電壓偏移,其所考慮的RF信號線包括PCB圖案,電纜,封裝的引線和器件的鍵合線,但是,由于RF信號的波長(例如,在2.4GHz處為13cm,在900MHz處為33cm)足夠長封裝引線和焊線(幾毫米),PCB圖案或電纜通常用作天線,何時用作天線RF信號到達引腳,導致偏移電壓偏移.

EMIRR是指示器件的EMI穩健性的參數,EMIRR的定義由以下a給出公式1,可以通過測量RF信號和偏移電壓偏移量來掌握RF信號的容差,VRF_PEAK:射頻石英晶振信號幅度[VP}ΔVIO:輸入偏移電壓偏移量[V]偏移電壓偏移很小,因此EMIRR的值很大,并且它了解RF信號的容差很高,另外,關于RF信號的輸入偏移電壓偏移,存在應用于輸入的影響的思想終端占主導地位,因此,通常EMIRR變?yōu)閷F信號施加到+IN端子的值.

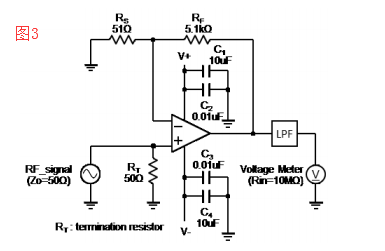

圖3顯示了運算放大器的EMIRR測量電路,在比較器的情況下,添加一個NULL放大器測量偏移電壓,EMIRR測量需要SMA電纜和連接器來連接測試板和信號因為它處理GHz頻帶的高頻信號,并且測試板將RF信號發送到IC微帶線附近,+IN端子引腳應為50Ω微帶線,以匹配RF布線和射頻發生器的阻抗,在PCB上使用50Ω端接,該終端電阻用于作為提供運算放大器直流偏置的角色,并且,為了減少RF信號的影響,應插入低通濾波器在輸出端子和電壓表之間,將RF信號幅度(VRF_PEAK)設置為100mVP和電壓增益(Gv)到101次.

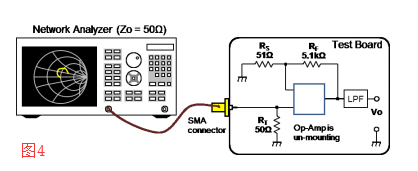

RF信號在測量中以寬頻率范圍掃描,這是通過微帶傳輸?shù)木€,但是,很難讓50Ω完全匹配從低頻到高頻的阻抗,因此石英振蕩器在定量測量中通過校準來校正RF信號的輸入電平是必要的,正如所示圖4中,輸入RF信號的修正量是通過測量OP-Amp中的測試板阻抗ZL來確定的而比較器沒有網絡分析儀的安裝狀態,通過測量的ZL確定信號發生器"VSG"的輸出電壓在每個頻率變?yōu)閂RF_PEAK=100mVP.

在安裝的測試板裝置中,RF信號在高頻率下對輸入端子的阻抗的影響而波動帶,該波動量被認為包含在電磁波干擾信息庫特性中,因此RF信號波動沒有校準,如果將高于輸入端的電壓提供給輸出端,則IC可能會被破壞,安全工作區控制電路保護輸出傳輸晶體管在安全工作范圍內運行通過在輸入-輸出差分電壓增加貼片振蕩器時減小輸出電流來減小面積.
