首頁晶振系列臺灣百利通亞陶晶振,FW2016石英晶體諧振器,亞陶壓電晶體,FW2500016Z

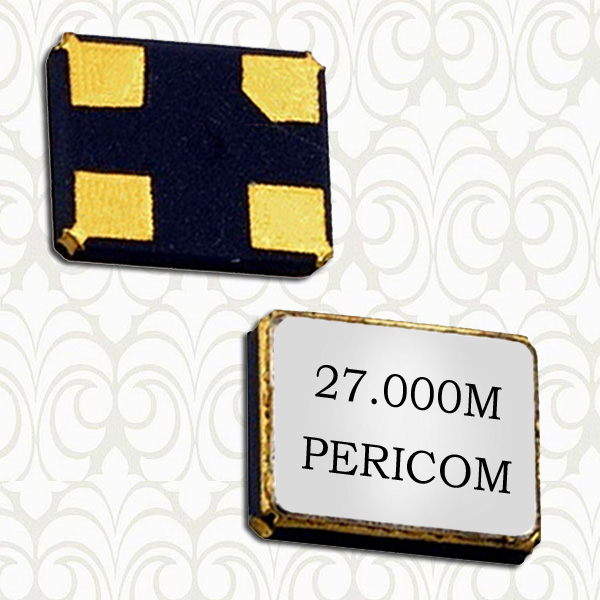

臺灣百利通亞陶晶振,FW2016石英晶體諧振器,亞陶壓電晶體,FW2500016Z

產品型號：40050681
頻率：20.0MHz~66.0MHz

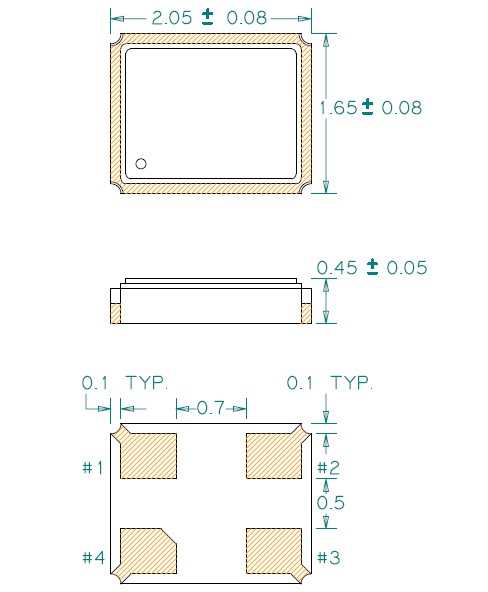

尺寸：2.0*1.6mm
產品介紹：貼片晶振本身體積小,超薄型石英晶體"FW2500016Z"諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型,薄型是對應陶瓷諧振...

臺灣百利通亞陶晶振,FW2016石英晶體諧振器,臺灣進口百利通亞陶晶振小型貼片石英晶振,臺灣晶綻晶體外觀尺寸具有薄型表面貼片型石英晶體諧振器,特別適用于有小型化要求的市場領域,比如智能手機,無線藍牙,平板電腦等電子數碼產品.貼片晶振本身體積小,超薄型"FW2500016Z"石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因為晶振本身小型化需求的市場領域,小型~薄型是對應陶瓷晶振偏差大）和普通的石英晶體諧振器（偏差?。┑闹虚g領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

亞陶晶振規格參數	FW
頻率范圍	20.0MHz~66.0MHz
負載電容	8~20pF or Series Resonance
頻率校準公差	±10ppm~±50ppm
激勵功率	10 μW typical,100 μW maximum
老化@ + 25°C	±3.0 ppm/yr maximum
絕緣電阻(@直流100 v)	500M Ohms minimum
工作溫度	–20°C to +70°C –30°C to +85°C
儲存溫度范圍	–40°C to +85°C

亞陶科技是美商Pericom集團 (NASDQ: PSEM) 的子公司,在2010年,亞陶科技"FW2500016Z"正式更名為「百利通亞陶科技股份有限公司」,公司英文名字則是PSE Technology Corporation,(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成).SaRonix-eCera仍為Pericom公司頻率控制產品的品牌.

百利通亞陶科技股份有限公司藉由環境/安衛管理系統的推動執行,以整合內部資源,奠定經營管理的基礎.藉執行環境考量面/安衛危害鑒別作業,環境/安衛管理"FW2500016Z"方案和內部稽核為手段,合理化推動環境/安衛管理,落實環境/安衛系統有效實施.并不斷透過教育訓練灌輸員工環境/安衛觀念及意識,藉由改善公司制程以達到污染預防、工業減廢、安全與衛生、符合法規要求使企業永續發展減少環境/安衛負擔,并滿足客戶需求,獲得客戶的信賴而努力.

牽引率( Pullability ) 及敏感度( Trim Sensitivity ):

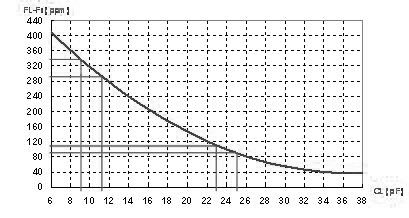

石英晶振共振子應用在并聯振蕩線路上, 振蕩頻率與負載電容CL有很大的關系. 這在前面的公式(3)就可以看到. (圖十一) 是以并聯振蕩線路上FL頻率對負載電容CL的變化曲線示意圖.

頻率的“牽引率”指的是負載電容CL1的頻率FL1到負載電容CL2的頻率FL2的頻率變化. 在(圖十一)中可以是FL1(CL=24pF)與FL2(CL=10pF)的頻率變化值."FW2500016Z"在這個例子中的頻率牽引率是 220 ppm. 若我們將CL1與CL2的負載電容值趨近極小化(曲線作數學上的微分), 就會得到曲線的切線值. 這個切線值就是用某一個負載電容的敏感度( trim sensitivity ).

在(圖十一)中, CL=24 pF 時的頻率敏感度是10 ppm/pF, 及CL=10 pF時的頻率敏感度是20 ppm/pF. 在并聯線路中, 負載電容越小, 頻率對負載電容變化的敏感度越高. 相反的, 負載電容越大, 頻率對負載電容變化的敏感度越低. 這就是石英晶體共振子用于VCXO線路上時, 線路設計上會選用較小負載電容. 反之, 在要求較準確的頻率信號時, 線路設計上會選用較高的負載電容.
