首頁晶振系列陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振

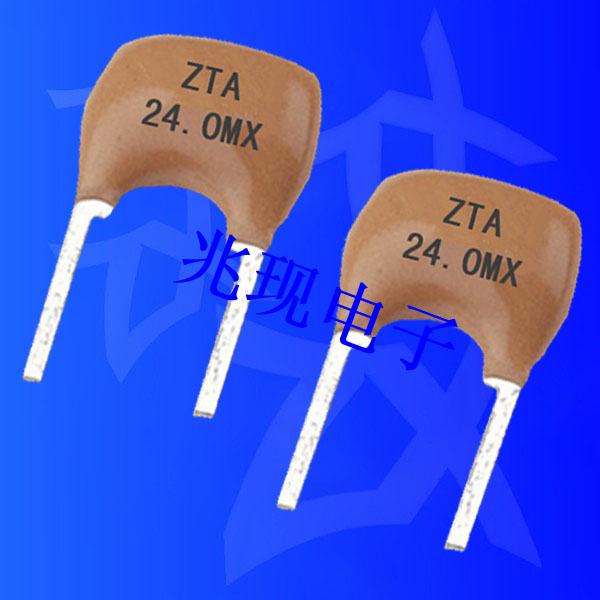

陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振

產品型號：66865825
頻率：24.0MHZ
尺寸：10.0X10.0mm詳情請瀏覽PDF
產品介紹：陶瓷諧振器,陶瓷晶振,24.0MHZ晶振,ZTA晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高...

陶瓷晶振產品測試規格			24.00MHz±0.3%
壓電陶瓷晶振：測試 MEASUREMENT
1	測試條件 MEASUREMENT CONDITION		參考溫度應為25℃±2℃除非結果有不正確時，測量溫度范圍應在5℃~35℃中進行。 The reference temperature shall be25℃±2℃，The measurement shall be performed at the temperature range of 5℃~35℃ unless otherwise the result is doubtful。
2	電路和儀器測試 Measurement Circuit and Equipment		振蕩頻率應由圖1所示之標準測試電路測試，諧振阻抗應由HP8751A網絡分析儀測試 The standard test circuit as shown in Fig.1Resonant impedance shall be measured by HP8751A Network Analyzer shall measure oscillating frequency.
3	測試電路 MEASUREMNT CIRCUIT		Clc2：15pf IC：TC74HCU04P R：1MΩ X：Ceramic Resonator VDD：+5V
ITEM		SPECIFICATION
振動頻率變化 Osculation Frequency change		△F/FO≤0.3%MAX
諧振阻抗 Resonant Impedance		△Zr≤5Vro
耐壓 WITHSANDING VOITANGE		100VDC

ZTA陶瓷晶振,陶瓷諧振器,24.0MHZ晶振,隨著電子整機向數字化,高頻化,多功能化和薄,輕,小,便攜式的方向發展,壓電陶瓷頻率器件正面臨著前所未有的挑戰,SMD式,高頻化已成為壓電陶瓷頻率器件的主流發展方向.本公司ZTA陶瓷諧振器,頻率范圍在 2.0MHz 至 60.00 MHz,頻率公差值為 ±0.5％,±0.3％.因 ZTA 陶瓷諧振器是以厚度振蕩的壓電陶瓷諧振器,故尺寸會因頻率不同而不同.ZTA二腳陶瓷晶振產品系列可用于振蕩電路設計,無需外部負載電容器,既獲得了高密度安裝,又降低了成本.產品被廣泛應用到數碼電子產品,家用電器,無線發射器,調音線控制板,單片機,電腦鼠標,電腦鍵盤,遙控器,游戲產品等消費類電子產品.

陶瓷晶振型號
Part NO. 頻率精度
Frequency Accuracy
(at 25℃) 溫度穩定性
Stability temperature
(-20℃～+80℃)(KHz) 工作溫度
Operating Temperature(℃) 諧振阻抗
Resonant
Resistance 老化率
Aging for
10 Years

ZTA3.58MG ±0.5 ±0.3 –20～+80 30 ±0.3％

ZTA3.64MG ±0.5 ±0.3 –20～+80 30 ±0.3％

ZTA4.00MG
