- 產品型號：55236580
- 頻率：24~54MHZ
- 尺寸：1.6*1.2mm
- 產品介紹：1612mm體積"8Q-24.000MEEV-T"非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振被廣泛應用到,手機藍牙,無線通訊集,高精度和高頻率的穩定性能...
-
諧振器8Q,1612石英晶振,超小型貼片晶振,8Q-24.000MEEV-T
諧振器8Q,1612石英晶振,超小型貼片晶振 1612mm體積非常小的SMDcrystal器件,是民用小型無線數碼產品的最佳選擇,小體積的晶振"8Q-24.000MEEV-T"被廣泛應用到,手機藍牙,GPS定位系統,無線通訊集,高精度和高頻率的穩定性能,非常好的減少電磁干擾的影響,是民用無線數碼產品最好的選擇,符合RoHS/無鉛.

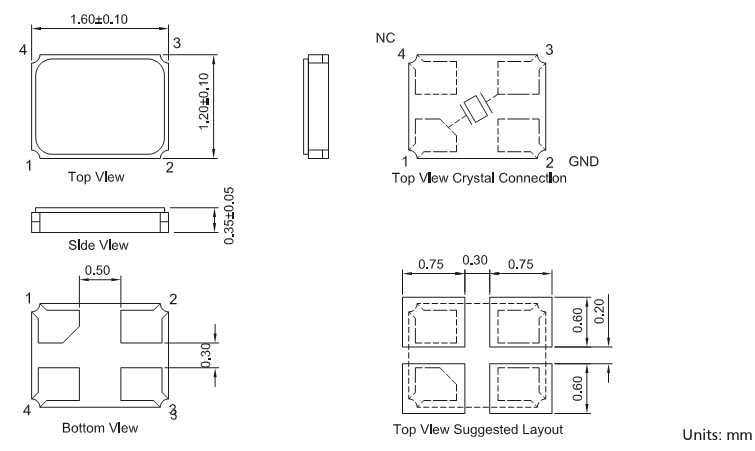

.jpg)
| 型號 | 8Q |
| 頻率范圍 | 24~54MHZ |
| 頻率穩定度 | A:±100 B:±50 C: ±30 D: ±25 |
| 輸出電平 | CMOS |
| 工作溫度 | -10℃~+60℃,-20℃~+70℃,或客戶要求 |
| 保存溫度 | -40℃~+85℃ |
| 負載電容 | 15pF |
| 輸出對稱 | 40% ~ 60% or 45% ~ 55%(at 55%V DC) |
| 標準包裝 |
3000/pcs |
.jpg)
請測量使用示波器或頻率計數器晶體的兩個端子的信號,如果頻率不在規定范圍內,它的輸出波形的幅度是不夠的（例如超過+/-200ppm的）,請按照如下步驟:
The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下"8Q-24.000MEEV-T"：
The formula for Capacitances versus Frequency is as following:
該公式的電容與頻率是如下"8Q-24.000MEEV-T"：
.png)
FL = FR * (1 + C1 / 2 * (C0 + CL) ) where該曲線代表電容變化與頻率變化（頻率pullability）變化的變化：
.png)
如果由頻率計數器測量的頻率比目標頻率高,要增加電容（CL,或Cd以及C 8）的值,以降低頻率到目標頻率,反之亦然.請檢查波形幅度是否改善或沒有經過我們調整頻率.如果它的改善,這表示該電路的原始設計不是調諧到最佳共振點為晶體的情況.該晶體應正常后,諧振點的調整.如果波形幅度甚至沒有提高的頻率非常接近目標頻率,我們可以通過以下三種方法改進：方法1：降低產品線路外部電容（Cd和CG）的值,并通過晶體具有較低負載電容（CL）.
方法2：采用小電阻（RR）的晶體.
方法3：使用鎘和CG的不等價的設計.
我們可以增加鎘（XOUT）的負載電容和降低CG（辛）的負載電容以提高從辛波形幅度將在其后端電路中使用的輸出.我們建議您使用上面的方法來節省成本,保證安全.請用頻率計數器來測量所述"8Q-24.000MEEV-T"晶體,以確保經調整頻率仍然滿足原說明書后的波形的振幅進行了改進.如果頻率不符合規格,請采用晶體合適的CL值為根據您的目標頻率.請采用晶體具有較低的CL如果頻率比目標頻率,反之亦然高得多系統不能正常工作,由于輸出頻率會偏差很大.
.jpg)
臺灣晶技電子立基臺灣,是一家專業石英頻率控制元件制造商.引進日本精密製程、產品設計技術及講究的品質管理工法,進而累積扎實的研發能力.我們"8Q-24.000MEEV-T"擁有廣泛的產品規格及客制化服務,應用范圍涵蓋日常消費產品 (如:網路與通訊產品、智慧家庭和個人電腦)、高階工業產品和車用電子封焊,以保證產品的老化率符合要求.
.jpg)
2003年通過ISO14001環境管理系統驗證,秉持“污染預防、持續改善”之原則,公司事業廢棄物產出量逐年降低,可回收、再利用之廢棄物比例逐年提高,各項排放檢測數據符合政府法規要求.并由原材料管控禁用或限用環境危害物質與國際大廠對于綠色生產及綠色產品"8Q-24.000MEEV-T"的要求相符,于2004年通過SONY 綠色伙伴(Green Partner)驗證. ,如果我們產品中的物質會對環境造成污染,影響到人類生存的基本條件,不論產品的功能再先進再齊全,也無法對環境與社會帶來多大的幫助.
