首頁晶振系列溫補晶體振蕩器,貼片晶振TG-5021CG,愛普生GPS晶振,X1G003581003500

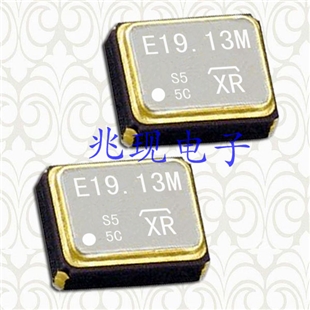

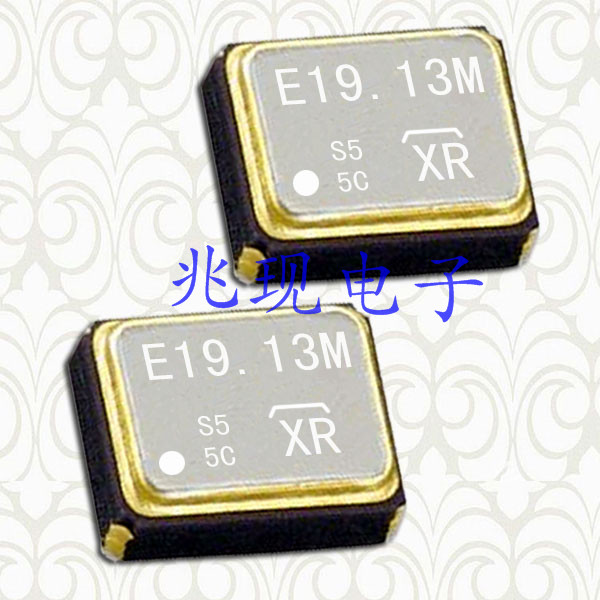

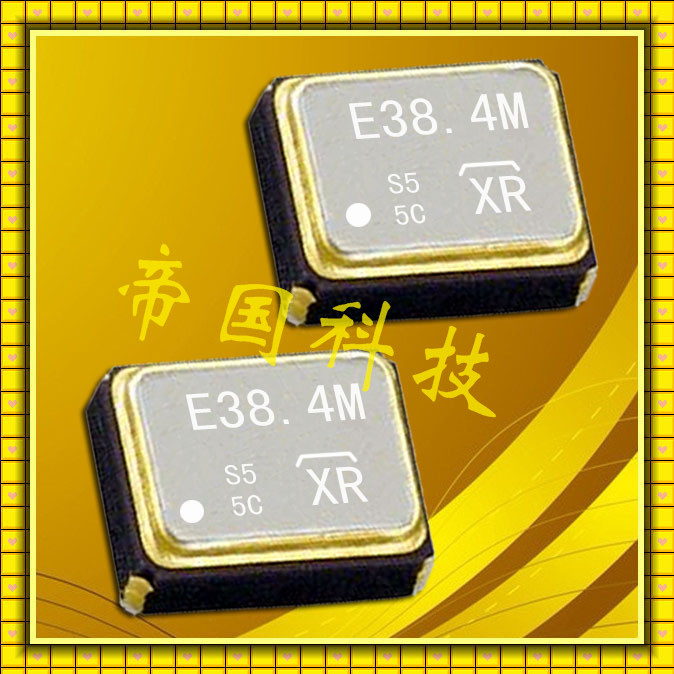

溫補晶體振蕩器,貼片晶振TG-5021CG,愛普生GPS晶振,X1G003581003500

產品型號：7262347
頻率：13.0 MHz ~ 52.0 MHz
尺寸：2.5 × 2.0 × 0.8 mm
產品介紹：EPSON溫補"X1G003581003500"石英晶體振蕩器,TCXO產品特點超小尺寸,高精度和高性能.是專門針對網絡設備而設計的,溫補晶振(TCXO)產品本身具有溫度補償作用,高低溫度...

溫補晶體振蕩器,貼片晶振TG-5021CG,愛普生GPS晶振,EPSON溫補石英晶體振蕩器,TCXO產品特點超小尺寸,高精度和高性能.是專門針對網絡設備而設計的,溫補晶振(TCXO)產品"X1G003581003500"本身具有溫度補償作用,高低溫度穩定性:頻率精度高0.5PPM~2.0PPM,常用頻率:26M,33.6M,38.4M,40M.因產品性能穩定,精度高等優勢,被廣泛應用到一些比較高端的數碼通訊產品領域,GPS全球定位系統,智能手機,WiMAX和無線通信等產品,符合RoHS/無鉛.

愛普生晶振參數		TG-5021CG
頻率范圍	f0	13.0 MHz ~ 52.0 MHz
電源電壓	VCC	2.8 V±0.14 V (電源電壓范圍：2.3 V ~ 3.6 V)
儲存溫度	T_stg	-40°C ~ +85°C
工作溫度范圍	T_use	-30℃C ~ +85℃
頻率公差	f_tol	±2.0×10^-6 Max.
電流消耗	ICC	2.0mA Max.
輸入電阻	Rin	500 kΩ Min.
占空比	SYM	45 % to 60 %
頻率負載變動特征	f0-Load	±0.2×10^-6Max.
頻率電源電壓特征	f0-VCC	±0.2×10^-6 Max.
頻率控制范圍	f_cont	±5.0×10^-6 ~ ±12.0×10^-6
頻率變化極	——	正極
輸出負載情況	L_ECL	50Ω
輸出電壓	Vpp	0.8 V Min.
輸出負載電容	Load_R	10 pF
輸出負載電阻	Load_C	10 kΩ
頻率老化	f_aging	±1.5 ×10^-6 Max.

目前常見的產品可靠性試驗有：
高溫儲存試驗 125℃±10℃；1000H±24H
溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）
溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）
恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊錫）試驗 230±10℃；3 s"X1G003581003500"
耐焊接試驗 260±10℃；10 s
跌落試驗 75 cm；3 次.
振動試驗 頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.
老化率試驗 TC 85±10℃；300 H
壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.
