- 產品型號：2209526
- 頻率：32.768KHZ

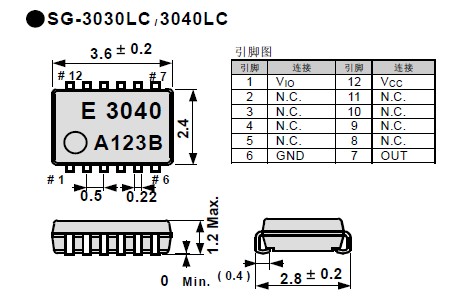

- 尺寸：3.6*2.4mm
- 產品介紹：超小型,質地輕SMD有源晶振,接縫密封石英晶體振蕩器,具有高穩定性,精度高,覆蓋頻率范圍寬的特點,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機...
-

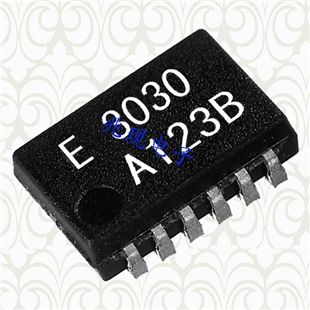

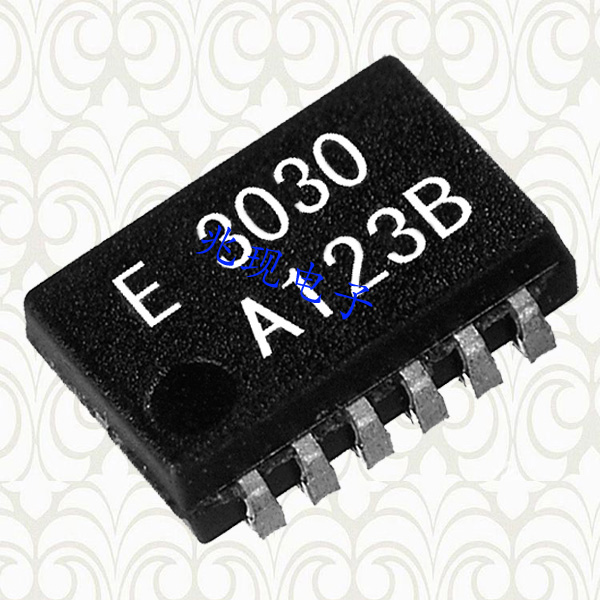

高精度晶振SG-3040LC,愛普生數碼相機晶振,有源石英晶振
高精度晶振SG-3040LC,愛普生數碼相機晶振,有源石英晶振,有源晶振,32.768KHZ石英晶體振蕩器,超小型,質地輕SMD有源晶振,接縫密封石英晶體振蕩器,具有高穩定性,精度高,覆蓋頻率范圍寬的特點,主要應用領域:無線通訊,高端智能手機,平板筆記本WLAN,藍牙,數碼相機,PC和LCDM等高端數碼領域,符合RoHS/無鉛.
.jpg)
| 項目 | 符號 | 規格說明 | 條件 | |
|---|---|---|---|---|
| SG-3030LC/JF/JC | SG-3040LC/JC | |||
| 輸出頻率范圍 | f0 | 32.768kHz | ||
| 電源電壓 | Vcc | 1.5V to 5.5V | 0.9V to 3.6V | |
| 接口電源電壓 | Vio | 1.5V to 5.5V | 0.9V to 3.6V | |
| 儲存溫度 | T_stg | -55°C to +125°C | 裸存 | |
| 工作溫度 | T_use | -40°C to +85°C | ||
| 頻率穩定度 | f_tol | 5±23×10-6 |
+25 °C,Vcc=3.3V (SG-3040:Vcc=1.2V) |
|
| 頻率溫度特征 | fo-Tc | +10×10-6 /-120×10-6 |
-20°C to +70° C (+25°C 為基準溫度) |
|
| 頻率電壓特征 | fo-Vcc | 2×10-8/V Max | 5×10-8/V Max | +25°C |
| 功耗 | lcc | 2μA Max. | 3.1μA Max. | 3.3V,無負載條件 |
| 占空比 | SYM | 45% to 55% | 1/2 Vcc(Vio)級別(SG-3040:Vio1.2V to3.6V) | |
| 輸出電壓 | VoH | Vio-0.4V Min. | loH=0.4mA (SG-3040:Vio1.2V to 3.6V | |
| VOL | 0.4V Max | lol=0.4mA (SG-3040:Vio1.2V to 3.6V | ||
| 輸出負載條件(CMOS) | L_CMOS | 15pF Max. | CMOS 負載 | |
| 上升/下降時間 | tr/tf | 200ns Max. | 100ns Max. |
CMOS 負載:20% Vcc(Vio)to 80% Vcc(Vio)極, (SG-3040:Vio=1.2V to 3.6V) |
| 振蕩啟動時間 | t_str | 1s Max. | 3s Max. | 電源電壓最低時,所需時間為0秒,+25 °C(SG-3030:Vcc=2.0Vto5.0V) |
| 頻率老化 | f_aging | ±5 ×10-6 / 年 Max |
+25°C,第一年 Vcc=3.3V |
|
.jpg)
愛普生集團采購指南是為了使我們維持一個持續供應的產品請客戶.為此目的,指導方針,反映出國際規則,愛普生的質量,成本,和交付的期望,以及我們的期望進行業務符合CSR需求等領域的人權、勞工、環境、道德、健康和安全,與我們的供應商合作.2015年4月,我們發布了啟3.2愛普生集團的采購準則通過反射資格的行為準則的修訂和更新某些部分符合要求的代碼使用更具體和詳細的表達式..jpg)
“ 老化” 顧名思意就是指在某一段特定時間范圍內, 石英晶體共振子隨時間的頻率變化, 以百萬分之一 ( parts per million, ppm ) 為表示的單位. 老化在頻率與時間上的特性曲線, 一般是呈現指數(exponential)型態的變化. 頻率老化變動最大的期間是在石英頻率組件制成后的第一個月. 之后, 頻率的變化就隨時間逐漸減少.
EPSON愛普生公司成立于1942年5月,總部位于日本長野縣諏訪市,是數碼映像領域的全球領先企業.愛普生集團通過富有創新和創造力的文化,提升企業價值,致力于為客戶提供數碼影像創新技術和解決方案.愛普生拓優科夢是一家專業從事晶體元件的廠商,愛普生拓優科夢（Epson — Toyocom）運用長年積累的培育人工石英以及以加工為代表的、實現精微化、高精度、高品質的綜合技術.
