- 產品型號：3481744
- 頻率：16.0MHZ~40.0MHZ
- 尺寸：2.5*2.0mm
- 產品介紹：2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪...
-

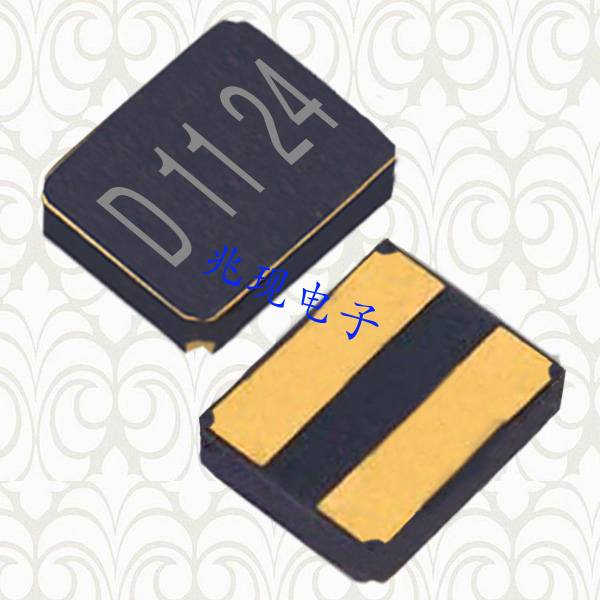

大真空無源諧振器,進口晶振DSX220G,小尺寸晶振
KDS.jpg)
大真空無源諧振器,進口晶振DSX220G,小尺寸晶振,2520mm體積的晶振,可以說是目前小型數碼產品的福音,目前超小型的智能手機里面所應用的就是小型的石英晶振,該產品最適用于無線通訊系統,無線局域網,已實現低相位噪聲,低電壓,低消費電流和高穩定度,超小型,質量輕等產品特點,產品本身編帶包裝方式,可對應自動高速貼片機應用,以及高溫回流焊接（產品無鉛對應）,為無鉛產品.
.jpg)
| 規格 | DSX221G | ||||
| DSX220G | |||||
| 頻率范圍 | 12~13Mhz | 13~16Mhz | 16~20Mhz | 20~27Mhz | 27~40Mhz |
| 諧振次數 | Fundamental | ||||
| 負載電容 | Series, 8pF, 10pF, 12pF | ||||
| 激勵功率 | 10μW（200μW Max.） | ||||
| 頻率公差 | ±30×10-6,±50×10-6,±100×10-6（at25℃） | ||||
| 串聯電阻 | 300Ω max | 200Ω max | 150Ω max | 120Ω max | 100Ω max |
| 頻率溫度特性 | ±50×10-6,/-40~+85℃（Ref. to 25℃） | ||||
| ±100×10-6,/-40~+125℃（Ref. to 25℃） | |||||
| ±200×10-6,/-40~+150℃（Ref. to 25℃） | |||||
| 保存溫度范圍 | -40~+150℃ | ||||
| 信賴式樣 | AEC-Q200-REV.C | ||||
| 封裝 | 3000pcs./reel （Φ180） | ||||
.jpg)
境保護方針.jpg)
日本株式會社,天津KDS作為一個最重要的環境保護活動的管理政策,通過與環境的和諧企業活動,KDS集團將有助于創造社會發展得以持續.晶振應用產品的開發,在該地區的所有的生產業務,KDS集團,將促進對全球環保事業的承諾.
KDS集團公司所生產的石英溫補晶體振蕩器(TCXO),數字溫度補償晶體振蕩器(DCXO),恒溫晶體振蕩器(OCXO),晶體濾波器(Crystal Filter).晶體諧振器主要生產頻率范圍: 從1.8MHZ→100.000MHZ;晶體振蕩器主要生產頻率范圍:1.000MHZ→1000MHZ.其中 OCXO恒溫晶振溫度穩定度可達到±0.01PPM, KDS晶振性能穩定,精度高,體積小,在惡劣環境也能正常工作,TCXO溫補晶振溫度穩定度可達±0.5PPM.
.jpg)
振蕩線路上的”負載電容(load capacitance)”定義為:從石英晶體共振子的兩個端子看向振蕩線路所遭遇到的所有電容值. 負載電容在線路上可以與石英晶體共振子以并聯(parallel)或以串聯(series)的方示連接. 以并聯方式連接的振蕩線路中, 負載電容(CL)的大小會影響公稱頻率的特性.
.jpg)
