- 產品型號：64127060
- 頻率：1.0MHZ~166MHZ

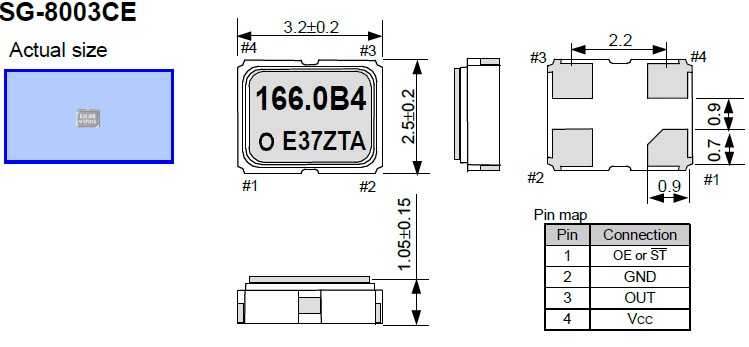

- 尺寸：3.2*2.5mm
- 產品介紹：愛普生可編程石英晶振SG-8003CE,成本相對普通有源晶振,溫補晶振,壓控晶振,壓控溫補晶振相對較高些,貼片式石英晶體振蕩器,低電壓啟動功率,并且有多種電壓供選擇......
-

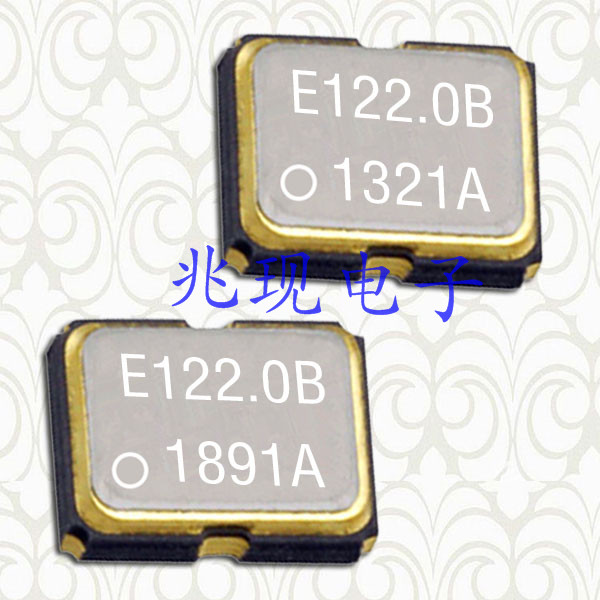

可編程晶振,愛普生石英晶振,SG-8003CE振蕩器
可編程晶振,愛普生石英晶振,SG-8003CE振蕩器,有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.愛普生可編程石英晶振SG-8003CE,成本相對普通有源晶振,溫補晶振,壓控晶振,壓控溫補晶振相對較高些,貼片式石英晶體振蕩器,低電壓啟動功率.
.jpg)
| 愛普生晶振參數 | SG-8003CE | |
| 頻率范圍 | f0 | 1.0MHZ~166.0MHZ |
| 電源電壓 | VCC | 1.8 V,2.5 V,3.3V |
| 儲存溫度 | T_stg | -40°C to +85°C |
| 工作溫度范圍 | T_use | -20℃to +70°C / -40℃to +85°C |
| 頻率公差 | f_tol |
B:±50×10-6, C:±100×10-6 L:±50 ×10-6, M:±100×10-6 |
| 電流消耗 | ICC | 15.0 mA Max. |
| 禁用當前 | I_dis | 8 mA Max. |
| 占空比 | SYM | 45 % to 55 % |
| 高輸出電壓 | VOH | 90 % VCC Min. |
| 低輸出電壓 | VOL | 10 % VCC Max. |
| 輸出負載條件 | L_CMOS | 15 pF Max. |
| 靜止啟用 | VIH/VIL | 80% VCC Min./20% VCC Max. |
| 上升時間和下降時間 | tr/ tf | 5.0 ns Max. |
| 啟動時間 | t_str | 2.5 ms Max. |
| 頻率老化 | f_aging |
±3 ×10-6 / year Max. |
.jpg)
.jpg)
產品的可靠性可以通俗的理解為：產品生產完成后,不會因常規的搬運,儲存而使其性能受影響,不會因客戶的焊接,清洗和封裝等各種使用條件而影響性能.產品的可靠性可以通過各種可靠性試驗來衡量,目前常見的可靠性試驗有：
高溫儲存試驗 125℃±10℃；1000H±24H
溫度循環試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換約30分鐘）
溫度沖擊試驗 T1 = -55℃±10℃ T2= 125℃±10℃；循環次數10次.（溫度轉換時間5秒）
恒溫恒濕試驗 TC 85±10℃ H 85% ；1000H±24H
可焊性（焊錫）試驗 230±10℃；3 s
耐焊接試驗 260±10℃；10 s
跌落試驗 75 cm；3 次.
振動試驗 頻率10 Hz — 2000 Hz；振幅 1.5 mm；每方向 40 分鐘.
老化率試驗 TC 85±10℃；300 H
壽命試驗（MTBF）；85℃or125℃；1000H；利用公式及失效產品數計算出產品模擬壽命.
