首頁歐美晶振 Abracon晶振Abracon晶振,貼片晶振,ABM9晶振,ABM9-12.000MHZ-10-D1Y-T

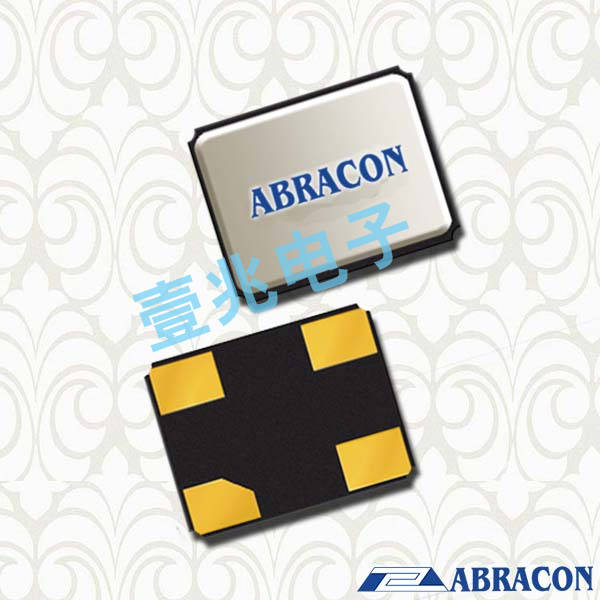

Abracon晶振,貼片晶振,ABM9晶振,ABM9-12.000MHZ-10-D1Y-T

產品型號：25966777
頻率：12~32MHZ

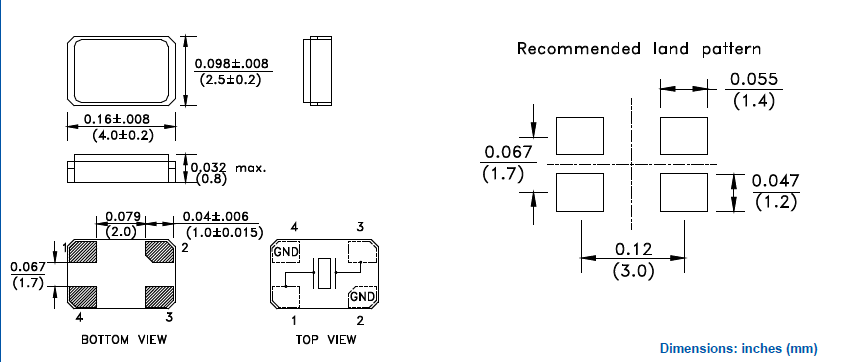

尺寸：4.0*2.5mm
產品介紹：超小型表面貼片型SMD晶振,最適合使用在汽車電子領域中,“ABM9-12.000MHZ-10-D1Y-T”也是特別要求高可靠性的引擎控制用CPU的時鐘部分.低頻晶振可從8MHz起對應,小型...

Abracon晶振的Pierce分析儀系統(PAS)由我們的工程師設計,“ABM9-12.000MHZ-10-D1Y-T”可幫助您為行業領先的設計做出正確的選擇. PAS測試驗證了電路中的石英晶體性能,同時測量晶體,石英晶體振蕩器和印刷電路板寄生效應.測試系統中所有變量的帳戶,并使晶體參數與MCU或RF芯片組中的電路板和振蕩器實現理想的匹配.這對于使用下一代需要最佳gm因子的節能技術尤其重要.

由于大多數Pierce振蕩器的跨導(gm)繼續向前所未有的低水平下降,所以ABRACON石英晶振不僅被迫尺寸較小,而且還提供非常低的電鍍負載(CL)和低等效串聯電阻(ESR)參數選項.滿足節能MCU和RF芯片組要求的最低gm_critical要求取決于保持低CL,ESR和C0參數的保證.這需要在晶體上采用新的非平凡電鍍設計,同時降低CL和ESR,并且仍然可以保證低溫度和老化效應的規格.

Abracon晶振,貼片晶振,ABM9晶振，“ABM9-12.000MHZ-10-D1Y-T”貼片晶振本身體積小,超薄型石英晶體諧振器,特別適用于有目前高速發展的高端電子數碼產品,因?yàn)榫д癖旧硇⌒突枨蟮氖袌鲱I(lǐng)域,小型,薄型是對應陶瓷諧振器(偏差大)和普通的石英晶體諧振器(偏差小)的中間領域的一種性價比較出色的產品.產品廣泛用于筆記本電腦,無線電話,衛星導航HDD, SSD, USB, Blu-ray等用途,符合無鉛焊接的高溫回流焊曲線特性.

石英晶振產品電極的設計:石英晶振產品的電極對于石英晶體元器件來講作用是1.改變頻率;2.往外界引出電極;3.改變電阻;4.抑制雜波.第1、2、3項相對簡單,第4項的設計很關鍵,電極的形狀、尺寸、厚度以及電極的種類(如金、銀等)都會導致第4項的變化.特別是隨著晶振的晶片尺寸的縮小對于晶片電極設計的形狀及尺寸和精度上都有更高的要求---公差大小、位置的一致性等對晶振產品的影響的程度增大,故對電極的設計提出了更精準的要求.ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振,4025mm石英晶振

晶振規格參數	ABM9晶振
頻率范圍	12~32 MHZ
頻率穩定度公差	±50ppm
工作溫度范圍	-10 °C ~ +60 °C
等效串聯電阻	See ESR Table
負載電容	18 pF
激勵功率	10 µW
老化@ + 25°C	±5 ppm/yr
絕緣電阻(@直流100 v)	500 Ohms @ DC 100V
儲存溫度范圍	-40°C to +105°C

“ABM9-12.000MHZ-10-D1Y-T”晶體振蕩器和實時時鐘模塊

所有石英晶體振蕩器和實時時鐘模塊都以IC形式提供.ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振,4025mm石英晶振

噪音

在電源或輸入端上施加執行級別(過高)的不相干(外部的)噪音,可能導致會引發功能失常或擊穿的閉門或雜散現象，Abracon晶振,貼片晶振,ABM9晶振

負載電容

振蕩電路中負載電容的不同,可能導致振蕩頻率與設計頻率之間產生偏差.試圖通過強力調整,可能只會導致不正常的振蕩.在使用之前,請指明該振動電路的負載電容(請參閱“負載電容”章節內容).

未用輸入終端的處理

未用針腳可能會引起噪聲響應,從而導致非正常工作.同時,當P通道和N通道都處于打開時,電源功率消耗也會增加;因此,請將未用輸入終端連接到VCC 或GND.

熱影響

重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.

安裝方向

進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.

“ABM9-12.000MHZ-10-D1Y-T”避免采購或使用直接或間接資助或受益剛果民主共和國或鄰近國家武裝組織的礦產.遵守有關環境保護的法律、標準、協議和任何公司承諾的其他要求.根據環境方針制定環境目標和目標,同時促進這些活動,并定期檢討環境管理體系的持續改進.在我們的環境政策中教育所有員工和為我們的團隊工作的人,通過教育和提高意識來提高他們的陶瓷貼片晶體生產時的環保意識.確保公眾環境保護活動的信息公開.Abracon晶振,貼片晶振,ABM9晶振

Abracon晶振集團將確保其4025mm貼片晶振產品及相關設施滿足甚至超出國家的、州立的以及地方環保機構的相關法規規定及其他要求,同時該公司盡可能的參與并協助政府機關和其他官方組織從事的環保活動. 在地方對各項設施的管理責任中,確保滿足方針的目標指標,同時在各種經營與生產活動中完全遵守并符合現行所有標準規范的要求.ABM9晶振,ABM9-16.000MHZ-10-D-1U-T晶振,4025mm石英晶振

Abracon集團將有效率的使用自然資源和能源,以便從源頭減少4025mm小尺寸晶體生產時廢物產生和排放.我們將在關注于預防環境和安全事故,保護公眾健康的同時,努力改進我們的操作.我公司將積極參與加強公眾環境、健康和安全意識的活動,提高公眾對普遍的環境、健康和安全問題的注意.
