- 產品型號：15734085
- 頻率：12.8~156.25MHZ

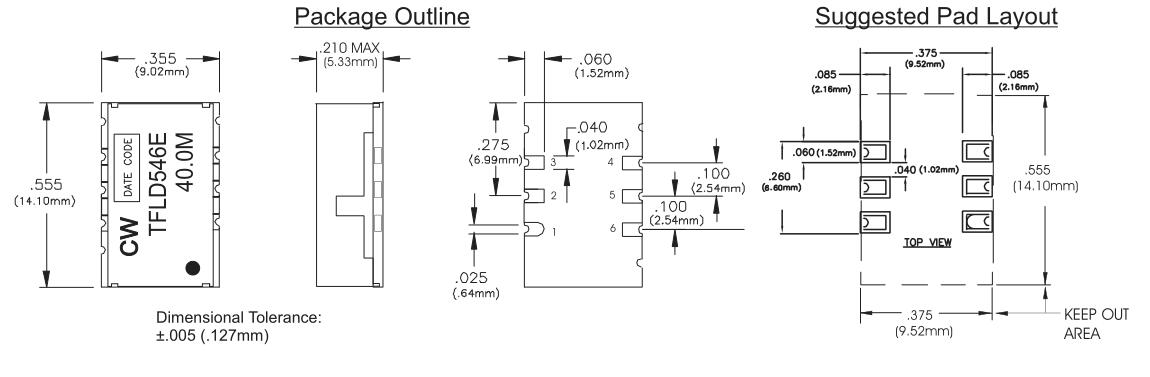

- 尺寸：14.1*9.02mm
- 產品介紹：小型SMD有源晶振,從最初超大體積到現在的7050mm,6035mm,5032mm,3225mm,2520mm體積,有著翻天覆地的改變,體積的變小也試產品帶來了更高的穩定性能,接縫密封石英晶體...
-

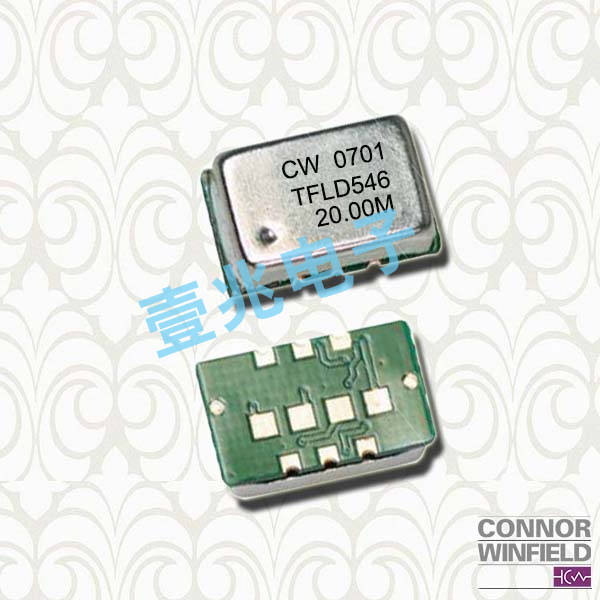

康納溫菲爾德晶振,貼片晶振,TFLD546E晶振
康納溫菲爾德晶振公司在所有層次上都致力于滿足客戶的所有要求,通過不斷的測量、審核和改進我們的晶振產品、服務以及質量管理體系的有效性,提高客戶滿意度.“我們的客戶贏得了優質的晶振產品,及時的交付,優質的服務.”
我們相信質量在我們的石英晶振產品組裝之前就已經開始了.通過保持我們的ISO 9001質量體系認證,持續改進我們的流程是我們不斷超越客戶期望的承諾.對我們來說,質量不僅僅是一種技術或系統,它是一種無所不包、毫不妥協的哲學產品,不僅能滿足我們客戶的質量要求,而且還能以各種方式超越它們.
康納溫菲爾德晶振,貼片晶振,TFLD546E晶振,貼片式石英晶體振蕩器,低電壓?jiǎn)?dòng)功率,并且有多種電壓供選擇,比如有1.8V,2.5V,3.3V,3.8V,5V等,產品被廣泛應用于,平板筆記本,GPS系統,光纖通道,千兆以太網,串行ATA,串行連接SCSI,PCI-Express的SDH / SONET發射基站等領域.符合RoHS/無鉛.
有源晶振高頻振蕩器使用IC與晶片設計匹配技術:有源晶振是高頻振蕩器研發及生產過程必須要解決的技術難題.在設計過程中除了要考慮石英晶體諧振器具有的電性外,還有石英晶體振蕩器的電極設計等其它的特殊性,必須考慮石英晶體振蕩器的供應電壓、起動電壓和產品上升時間、下降時間等相關參數.TFLD546E晶振,有源SMD晶振,低電壓溫補晶振
| 晶振 | TFLD546E晶振 |
| 頻率范圍 | 12.8~156.25MHZ |
| 工作溫度 | - 0 ~ + 70 ℃ |
| 保存溫度 | - 40 ~ + 85 ℃ |
| 電源電壓 | 3.3V |
| 輸出負載 | 15pF |
| 頻率容差 | ± 4.6 ppm |
| 頻率校準@ 25°C | ± 1.5 ppm |
| 老化率 | ±3 ppm /year. |
| 電壓卷(最大值)/ VOH(最小值) | 0.1 VDD / 0.9 VDD |
| 啟動時間 | 5 ms Max. |
| 輸出類型 | CMOS |
熱影響
重復的溫度巨大變化可能會降低受損害的有源晶振的產品特性,并導致塑料封裝里的線路擊穿.必須避免這種情況.
安裝方向
進口晶體振蕩器的不正確安裝會導致故障以及崩潰,因此安裝時,請檢查安裝方向是否正確.康納溫菲爾德晶振,貼片晶振,TFLD546E晶振
通電
不建議從中間電位和/或極快速通電,否則會導致有源晶體無法產生振蕩和/或非正常工作.晶振的軟焊溫度條件被設計成可以和普通電子零部件同時作業,但如果是超過規格以上的高溫,則頻率有可能發生較大的變化,因此請避免不必要的高溫度.有關SMD產品的回流焊焊接溫度描述,請參照“表面貼裝型晶體產品的回流焊焊接溫度描述”.TFLD546E晶振,有源SMD晶振,低電壓溫補晶振
清洗
關于一般清洗液的使用以及超聲波清洗沒有問題,但這僅僅是對單個石英晶體產品進行試驗所得的結果,因此請根據實際使用狀態進行確認.由于音叉型晶體諧振器的頻率范圍和超聲波清洗機的清洗頻率很近,容易受到共振破壞,因此請盡可能避免超聲波清洗.若要進行超聲波清洗,必須事先根據實際使用狀態進行確認.
CONNOR-WINFIELD晶振集團為確保安全、提高保護預防措施、低電源電壓型晶振產品的可靠性以及職業安全,確保職業健康與環境的優越性,我們將定期對雇員進行教育和培訓,確保他們能夠安全高效的工作,樹立他們的環保責任感. 與雇員、客戶、公眾、政府及關注公司環境績效和持續改進計劃的相關方進行充分開放的信息交流.TFLD546E晶振,有源SMD晶振,低電壓溫補晶振
CONNOR-WINFIELD晶振集團運用ISO14001環境管理系統進行環境管理,盡最大可能減小40.00MHz業務活動對環境造成的負擔,并通過業務發展推進環境改善.將生產活動中的環境因素和環境影響的分析納入我們的決策中來,確?；顒?dòng)中每一分子的運作和發展都體現對污染預防方針的貫徹.康納溫菲爾德晶振,貼片晶振,TFLD546E晶振
CONNOR-WINFIELD晶振集團在“制造、使用、有效利用、再利用”這樣一個溫度補償型晶體振蕩器產品生命周期中,努力創造豐富的價值,給社會帶來溫馨和安寧,感動和驚喜,同時為減少環境影響,努力做好“防止地球變暖、有效利用資源、對化學物質進行管理”,實現與地球的和諧相處.
